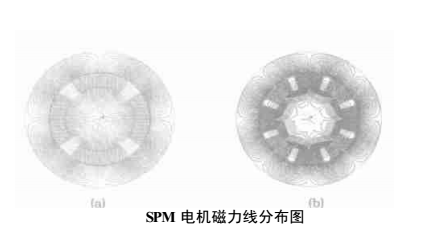

圖是SPM的同步電機的磁力線分布圖，轉軸均為導磁性材料、（a）是2對極電機；（b）是4對極電機，它采用了表1中SPM同步電機的主要參數僅僅改變了極對數和永磁體的寬度.由圖可以看出,不管是2對極還是4對極電機,永磁體所發出的磁力線全部通過電樞,電機中沒有出現漏磁.在2對極時,轉軸中也有磁力線通過,但它是有效的磁通,而不是漏磁; 4對極時, 由于轉軸附近兩極性相反的永磁體吸引力增強,磁力線幾乎不通過軸,所以轉軸材料對氣隙磁密基本沒有影響。

　　因此對于 SPM永磁同步電機，為了制造方便,轉軸一般都為導磁性材料。
